AUDIO AIWA NSX-2200 Display se ve tenue

Falla: Al encender el equipo, el display se ve tenue.

Solución: Reemplazar C107 y C108, ambos de 10uf x 50V.

Haz click para agrandar la imagen:

TV SANYO LCD-32XF7 Imagen defectuosa

Falla: El tv presenta interferencia en la imagen, hace rayas.

Solución: Reemplazar regulador de voltaje IC1603 KIA378R12PI

Haz click para agrandar la imagen:

Modelos similares: Noblex 32LC821F , Philco PLF3210

TV KEN BROWN KB-2-14SLIM-B Sin sonido

Falla: El tv no tiene sonido.

Solución: Reemplazar C366 de 330uf x 16v

Haz click para agrandar la imagen:

TV PANORAMIC PA-9-29SLIM-B No enciende

Falla: El tv no enciende, queda es stand by.

Solución: Reemplazar el diodo VD571 ubicado en el secundario de la fuente de alimentación.

Haz click para agrandar la imagen:

Chasis PSW29UTA-1B

Modelos similares: Ken brown KB-2-21SLIM-B / Tonomac TO-4-21SLIM-B

TV PHILIPS 29PT4631/77R Falla Vertical

Falla: La deflexión vertical es incorrecta, presentando una linea hotizontal brillante en el medio de la pantalla y problemas de linealidad hacia arriba y abajo de la misma.

Solución: Reemplazar  C2474 y C2475 de 2,2 nf de montaje superficial.

Haz click para agrandar la imagen:

El Diagrama se encuentra en la sección Descargas

TV LG CP-34C62P ( MC53Z ) Sin PIP

Falla: El tv funciona correctamente pero la función de PIP ( picture in picture ) sólo hay lluvia o se ven muy pocos canales.

Solución: Reemplazar el sintonizador TU102 TUGH9-A07A, verificar previamente que todas las tensiones sean correctas.

Haz click para agrandar la imagen:

El Diagrama se encuentra en la sección Descargas

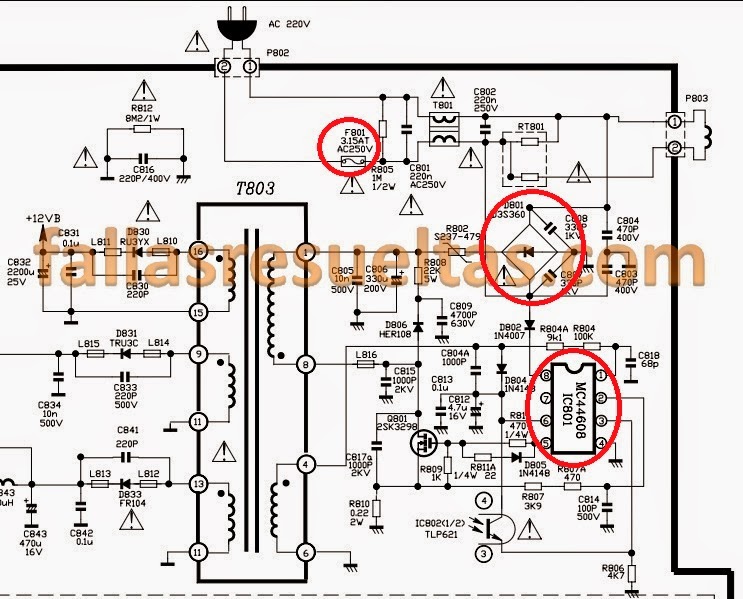

TV TELEFUNKEN TK-2129STX ( MAM1XG) No enciende

Falla: El tv no enciende, falla la fuente de alimentación.

Solución: Reemplazar  IC801 MC44608P40 ( cuidado, ya que la mayoría de los que se consiguen son falsificados y no funcionan)y en algunos modelos R813 de 1K. En esta ocasión además se encontró en corto el puente de diodos D801 y abierto el fusible F801.

Haz click para agrandar la imagen:

El diagrama se encuentra en la sección Descargas.

TV LCD AOC L32W431 No enciende

Falla: El tv no enciende, el led de stand by cambia de azul a amarillo.

Solución: Reemplazar en la fuente de alimentación el IC981 TOP246Y.

Nota: Mismo circuito que el modelo L27W431

Haz click para agrandar la imagen:

El manual de servicio se encuentra en la sección Descargas.

TV DEWO VPH-8620 ( PTRM01 ) No enciende

Falla: Al enchufar el tv, enciende el led de stand by y luego se apaga, pero la tv no enciende.

Solución: Reemplazar filtro C815 de 4,7uf x 50V en la fuente de alimentación.

Haz click para agrandar la imagen:

El diagrama se encuentra en la sección Descargas

TV ADMIRAL TGF-2029A ( PTNM04 ) Sonido bajo

Falla: El tv funciona correctamente, pero el audio es muy bajo y con un zumbido molesto en los parlantes.

Solución: Reemplazar el IC62 MSP3420G

 Haz click para agrandar la imagen:

El Diagrama se encuentra en la sección Descargas

TV LED PHILIPS 42PFL7007G No enciende

Falla: El tv no enciende, tampoco lo hace el led de stand by.

Solución: Reemplazar en la placa de fuente (Ver imagen) el fusible, el filtro principal de 68mf x 450 volts, el transistor conmutador 11N60 y el diodo indicado, es recomendable reemplazar este diodo por un BYV29-600 y colocarlo sobre un disipador de calor.

Haz click para agrandar la imagen:

AUDIO SONY MHC-GTZ4 Enciende y se apaga.

Falla: Luego de encenderlo se apaga inmediatamente y titila el led de power.

Solución: Reemplazar el integrado de potencia de audio STK433-320 y controlar las tres resistencias de 0.22 ohms x 5 watts. Es recomendable hacer un reset del equipo luego de sacar el IC defectuoso y antes de colocar el nuevo. El reset se realiza presionando los botones STOP + RESET + ENTER.

Haz click para agrandar la imagen:

TV CROWN MUSTANG CM-1405 ( H-612M ) Pierde sintonía.

Falla: El tv funciona correctamente durante 2 minutos aproximadamente y luego comienza a perder la sintonía hasta que solo hay lluvia en la pantalla.

Solución: Reemplazar I501 TB1229DN ya que presenta falla térmica.

Modelos similares: CM-1403 - CM1414 - CM2002 - CM2003 - CM2007

Haz click para agrandar la imagen:

TV SERIE DORADA SD-2014 ( MC-97A ) Sin color.

Falla: El tv funciona sin color ni en pal-n ni en ntsc.

Solución: Esta cortada la pista que conecta C503 con GND ( ver imagen), esto ocurre debido al movimiento del sintonizador provocado por el usuario al conectar la ficha de antena.

El diagrama se encuentra en la sección Descargas

Haz click para agrandar la imagen:

TV AUDINAC AC-255 ( PW3044 ) No enciende.

Falla: Al conectar la tv a la linea, la fuente produce un ruido muy agudo mientras enciende el led de stand-by y luego se apaga. El +B queda en 0 volts.

Solución: Reemplazar el capacitor C822 de 470pf  x 1kV.

Modelos similares: AUDINAC: AC-155, CROWN: TC-2193, DEWO: TVP-9415, TVP-9420, VPH-8420 ITT NOKIA: SAT-145, SAT-205 KTV: 20AWC MISAWA: M-1400 OLYMPIC: 14CWC, 20AWC ORIENT: OT-2010 VER.3 PANAVOX: 20KWC RANSER: RS-2080 SANSEI: TVR-1416, TVR-2016, TVR-2026 SERIE DORADA: SD-14LG, SD-20LG TALENT: TVP-9415, TVP-9420 W.WESTINGHOUSE:  WW-115, WW-145, WW-205.

El Diagrama se encuentra en la sección Descargas

Haz click para agrandar la imagen:

TV PHILIPS 14PT314 (L9.2A) - Falla sincronismo horizontal.

Falla: Al encender el tv, éste lo hace fuera de frecuencia horizontal, al desconectar la antena y luego colocarla nuevamente, engancha la frecuencia y luego funciona correctamente.

Solución: Reemplazar IC 706, es una memoria 24W08.

Modelos similares: 20PT324 - 21PT534 - 29PT554

La eeprom se encuentra en la sección Descargas.

Haz click para agrandar la imagen:

TV SONY KV-2184AN - No enciende.

Falla: No enciende.

Solución: Reemplazar el regulador de fuente IC601 STR50115, diodo D608 R2M y el transistor de salida horizontal Q802 2SD1878.

Nota: El regulador STR50115 puede ser reemplazado por un STR50103 colocando un diodo zener de 12 volts entre la pata 1 y masa. ( Ver en categoría Artículos. )

Haz click para agrandar la imagen:

TV SAMSUNG CN-5314 W ( P63SA ) Pantalla azul.

Falla: El tv enciende pero solo con pantalla azul, solo tiene imagen en A/V.

Solución: Reemplazar el circuito integrado EIC01 TC4053BP.

Modelos similares: Noblex 14TC605 - 21TC602 - Telefunken TK-2036

Haz click para agrandar la imagen:

TV NOBLEX 20TC613 ( H-613M1 ) No enciende.

Falla: El tv no enciende, se le reemplazó el transistor horizontal y encendió correctamente, pero al apagarlo con el pulsador de stand-by, nuevamente se puso en corto el transistor.


Solución: Reemplazar yugo horizontal, ya que tiene espiras en corto.

Haz click para agrandar la imagen:

TV ADMIRAL TG-203AM No enciende

Falla: Al conectar el tv, enciende el led de stand-by, pero al darle arranque se escucha un silbido y no enciende.

Solución: Reemplazar flyback T461 BSC24-3309J.

Nota: El reemplazo del flyback BSC24-3309J es el BSC24-3380

Haz click para agrandar la imagen:
